ДСП45 Liner P

Светильники ДСП45 Liner P (АСТЗ)

ДСП45 Liner P — серия «светильники» Ардатовского светотехнического завода. Типоразмеры 20–75; мощность 18–76 Вт, световой поток 1 678–9 067 лм. Способ установки — потолочный, монтажные устройства — скоба. Степень защиты IP65, цветовая температура 4000–5000K. Цена по запросу.

Расшифровка модификации

ДСП45-20 — 0 1 1 Liner P RA 840 1123120011 0 — индивидуальная установка; 1 — установка в линию. 0 — базовое исполнение; 1 — RA (драйвер с управлением по протоколу 1-10В); 2 — RD (драйвер с управлением по протоколу DALI); 4 — EM3 (с блоком аварийного питания на 3 часа УХЛ4); 5 — LV (напряжение питания светильника 24 В); 6 — LV (напряжение питания светильника 36 В). 1 — опаловый; 2 — призматический прозрачный; 3 — прозрачный; 4 — прозрачный, концентрированная КСС; 6 — прозрачный, глубокая КСС; 7 — прозрачный, специальня КСС. Liner — коммерческое название; P — светильник для индивидуального монтажа; PM — светильник для монтажа в линию; LV — светильник для сетей постоянного тока; HE — высокая эффективность светильника свыше 100 лм/Вт; RA — драйвер с управлением по протоколу 1-10В; RD — драйвер с управлением по протоколу DALI; EM1, EM3 — наличие блока аварийного питания, время работы 1 и 3 часа; 750 — Ra=70 и T=5000K; 840 — Ra=80 и T=4000K.

Номенклатура ДСП45 Liner P (88 позиций)
Модель	Артикул	Мощность, Вт	Поток, лм	лм/Вт	ЦТ, К	CRI	КСС	IP	Габариты, мм	Вес, кг
ДСП45-20-001 Liner P НЕ 840	1123418001	18	1 847	100	4000	>80	«Д» косинусная	IP65	590×68×69	1.6
ДСП45-20-001 Liner Р 840	1123120001	19	1 693	89	4000	>80	«Д» косинусная	IP65	606×68×69	1.35
ДСП45-20-002 Liner P НЕ 840	1123418002	18	1 863	100	4000	>80	«Д» косинусная	IP65	590×68×69	1.6
ДСП45-20-002 Liner Р 840	1123120002	19	1 743	92	4000	>80	«Д» косинусная	IP65	606×68×69	1.35
ДСП45-20-003 Liner P HE 840	1123418003	18	2 183	117	4000	>80	«Д» косинусная	IP65	590×68×69	1.6
ДСП45-20-003 Liner Р 840	1123120003	18	2 275	125	4000	>80	«Д» косинусная	IP65	606×68×69	1.35
ДСП45-20-004 Liner P 750	1123520004	20	2 000	100	5000	>70	«К» концентрированная	IP65	640×68×69	1.6
ДСП45-20-006 Liner P 750	1123520006	20	2 000	100	5000	>70	«Г» глубокая	IP65	640×68×69	1.6

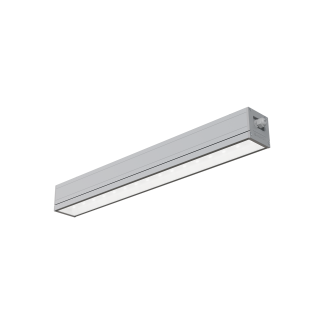

ДСП45-20-007 Liner P 750	1123520007	20	2 000	100	5000	>70	«С» специальная	IP65	640×68×69	1.6
ДСП45-20-021 Liner P НЕ RD 840	1123418021	18	1 847	100	4000	>80	«Д» косинусная	IP65	590×68×69	1.6
ДСП45-20-021 Liner Р RD 840	1123420021	19	1 693	89	4000	>80	«Д» косинусная	IP65	606×68×69	1.35

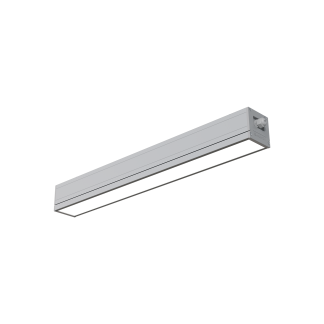

ДСП45-20-022 Liner P НЕ RD 840	1123418022	18	1 863	100	4000	>80	«Д» косинусная	IP65	590×68×69	1.6
ДСП45-20-023 Liner P HE RD 840	1123418023	18	2 183	117	4000	>80	«Д» косинусная	IP65	590×68×69	1.6
ДСП45-20-051 Liner P LV24 840	1123420051	20	1 678	84	4000	>80	«Д» косинусная	IP65	606×68×69	1.35
ДСП45-20-052 Liner P LV24 840	1123420052	20	1 743	87	4000	>80	«Д» косинусная	IP65	606×68×69	1.35
ДСП45-20-053 Liner P LV24 840	1123420053	20	1 933	97	4000	>80	«Д» косинусная	IP65	606×68×69	1.35
ДСП45-20-061 Liner P LV36 840	1123420061	20	1 678	84	4000	>80	«Д» косинусная	IP65	606×68×69	1.35
ДСП45-20-062 Liner P LV36 840	1123420062	20	1 743	87	4000	>80	«Д» косинусная	IP65	606×68×69	1.35
ДСП45-20-063 Liner P LV36 840	1123420063	20	1 933	97	4000	>80	«Д» косинусная	IP65	606×68×69	1.35
ДСП45-20-101 Liner PM НЕ 840	1123418101	18	1 847	100	4000	>80	«Д» косинусная	IP65	590×68×69	1.6
ДСП45-20-101 Liner РМ 840	1123120101	19	1 693	89	4000	>80	«Д» косинусная	IP65	606×68×69	1.5
ДСП45-20-102 Liner PM НЕ 840	1123418102	18	1 863	100	4000	>80	«Д» косинусная	IP65	590×68×69	1.6
ДСП45-20-102 Liner РМ 840	1123120102	19	1 743	92	4000	>80	«Д» косинусная	IP65	606×68×69	1.5
ДСП45-20-103 Liner PM HE 840	1123418103	18	2 183	117	4000	>80	«Д» косинусная	IP65	590×68×69	1.6
ДСП45-20-103 Liner РМ 840	1123120103	18	2 275	125	4000	>80	«Д» косинусная	IP65	606×68×69	1.5
ДСП45-30-004 Liner P 750	1123530004	30	3 000	100	5000	>70	«К» концентрированная	IP65	955×68×69	2
ДСП45-30-006 Liner P 750	1123530006	30	3 000	100	5000	>70	«Г» глубокая	IP65	955×68×69	2
ДСП45-30-007 Liner P 750	1123530007	30	3 000	100	5000	>70	«С» специальная	IP65	955×68×69	2
ДСП45-40-001 Liner P НЕ 840	1123437001	37	3 695	100	4000	>80	«Д» косинусная	IP65	1150×68×69	2.5
ДСП45-40-001 Liner Р 840	1123140001	38	3 554	94	4000	>80	«Д» косинусная	IP65	1200×68×69	2.5
ДСП45-40-002 Liner P НЕ 840	1123437002	37	3 726	100	4000	>80	«Д» косинусная	IP65	1150×68×69	2.5
ДСП45-40-002 Liner Р 840	1123140002	38	3 581	94	4000	>80	«Д» косинусная	IP65	1200×68×69	2.5
ДСП45-40-003 Liner P HE 840	1123437003	37	4 365	117	4000	>80	«Д» косинусная	IP65	1150×68×69	2.5
ДСП45-40-003 Liner Р 840	1123140003	36	4 551	125	4000	>80	«Д» косинусная	IP65	1200×68×69	2.5
ДСП45-40-004 Liner P 750	1123540004	40	4 000	100	5000	>70	«К» концентрированная	IP65	1270×68×69	2.6
ДСП45-40-006 Liner P 750	1123540006	40	4 000	100	5000	>70	«Г» глубокая	IP65	1270×68×69	2.6
ДСП45-40-007 Liner P 750	1123540007	40	4 000	100	5000	>70	«С» специальная	IP65	1270×68×69	2.6
ДСП45-40-011 Liner Р RA 840	1123140011	38	3 554	94	4000	>80	«Д» косинусная	IP65	1200×68×69	2.5
ДСП45-40-012 Liner Р RA 840	1123140012	38	3 581	94	4000	>80	«Д» косинусная	IP65	1200×68×69	2.5
ДСП45-40-013 Liner Р RA 840	1123140013	36	4 551	125	4000	>80	«Д» косинусная	IP65	1200×68×69	2.5
ДСП45-40-021 Liner P НЕ RD 840	1123437021	37	3 695	100	4000	>80	«Д» косинусная	IP65	1150×68×69	2.5
ДСП45-40-021 Liner Р RD 840	1123440021	38	3 554	94	4000	>80	«Д» косинусная	IP65	1200×68×69	2.5
ДСП45-40-022 Liner P НЕ RD 840	1123437022	37	3 726	100	4000	>80	«Д» косинусная	IP65	1150×68×69	2.5
ДСП45-40-022 Liner Р RD 840	1123440022	38	3 581	94	4000	>80	«Д» косинусная	IP65	1200×68×69	2.5
ДСП45-40-023 Liner P HE RD 840	1123437023	37	4 365	117	4000	>80	«Д» косинусная	IP65	1150×68×69	2.5
ДСП45-40-023 Liner Р RD 840	1123440023	36	4 551	125	4000	>80	«Д» косинусная	IP65	1200×68×69	2.5
ДСП45-40-041 Liner P HE EM3 840	1123437041	37	3 695	100	4000	>80	«Д» косинусная	IP65	—	0
ДСП45-40-041 Liner Р EM3 840	1123140041	38	3 554	94	4000	>80	«Д» косинусная	IP65	1200×68×69	3
ДСП45-40-042 Liner P HE EM3 840	1123437042	37	3 726	100	4000	>80	«Д» косинусная	IP65	—	0
ДСП45-40-042 Liner Р EM3 840	1123140042	38	3 581	94	4000	>80	«Д» косинусная	IP65	1200×68×69	3
ДСП45-40-043 Liner P HE EM3 840	1123437043	37	4 365	117	4000	>80	«Д» косинусная	IP65	—	0
ДСП45-40-043 Liner Р EM3 840	1123140043	36	4 551	125	4000	>80	«Д» косинусная	IP65	1200×68×69	3
ДСП45-40-051 Liner P LV24 840	1123440051	40	3 355	84	4000	>80	«Д» косинусная	IP65	1200×68×69	2.5
ДСП45-40-052 Liner P LV24 840	1123440052	40	3 487	87	4000	>80	«Д» косинусная	IP65	1200×68×69	2.5
ДСП45-40-053 Liner P LV24 840	1123440053	40	3 865	97	4000	>80	«Д» косинусная	IP65	1200×68×69	2.5
ДСП45-40-101 Liner PM НЕ 840	1123437101	37	3 695	100	4000	>80	«Д» косинусная	IP65	1150×68×69	2.7
ДСП45-40-101 Liner РM 840	1123140101	38	3 554	94	4000	>80	«Д» косинусная	IP65	1200×68×69	2.5
ДСП45-40-102 Liner PM НЕ 840	1123437102	37	3 726	100	4000	>80	«Д» косинусная	IP65	1150×68×69	2.7
ДСП45-40-102 Liner РM 840	1123140102	38	3 581	94	4000	>80	«Д» косинусная	IP65	1200×68×69	2.5
ДСП45-40-103 Liner PM HE 840	1123437103	37	4 365	117	4000	>80	«Д» косинусная	IP65	1150×68×69	2.7
ДСП45-40-103 Liner РM 840	1123140103	36	4 551	125	4000	>80	«Д» косинусная	IP65	1200×68×69	2.5
ДСП45-50-001 Liner P НЕ 840	1123447001	47	4 618	100	4000	>80	«Д» косинусная	IP65	1430×68×69	3.2
ДСП45-50-001 Liner Р 840	1123150001	45	4 523	100	4000	>80	«Д» косинусная	IP65	1498×68×69	3.2
ДСП45-50-002 Liner P НЕ 840	1123447002	47	4 658	100	4000	>80	«Д» косинусная	IP65	1430×68×69	3.2
ДСП45-50-002 Liner Р 840	1123150002	45	4 369	97	4000	>80	«Д» косинусная	IP65	1498×68×69	3.2
ДСП45-50-003 Liner P HE 840	1123447003	47	5 456	117	4000	>80	«Д» косинусная	IP65	1430×68×69	3.2
ДСП45-50-003 Liner Р 840	1123150003	45	5 689	125	4000	>80	«Д» косинусная	IP65	1498×68×69	3.2
ДСП45-50-011 Liner Р RA 840	1123150011	45	4 523	100	4000	>80	«Д» косинусная	IP65	1498×68×69	3.2
ДСП45-50-012 Liner Р RA 840	1123150012	45	4 369	97	4000	>80	«Д» косинусная	IP65	1498×68×69	3.2
ДСП45-50-013 Liner Р RA 840	1123150013	45	5 689	125	4000	>80	«Д» косинусная	IP65	1498×68×69	3.2
ДСП45-50-021 Liner P НЕ RD 840	1123447021	47	4 618	100	4000	>80	«Д» косинусная	IP65	1430×68×69	3.2
ДСП45-50-021 Liner Р RD 840	1123450021	45	4 523	100	4000	>80	«Д» косинусная	IP65	1498×68×69	3.2
ДСП45-50-022 Liner P НЕ RD 840	1123447022	47	4 658	100	4000	>80	«Д» косинусная	IP65	1430×68×69	3.2
ДСП45-50-022 Liner Р RD 840	1123450022	45	4 369	97	4000	>80	«Д» косинусная	IP65	1498×68×69	3.2
ДСП45-50-023 Liner P HE RD 840	1123447023	47	5 456	117	4000	>80	«Д» косинусная	IP65	1430×68×69	3.2
ДСП45-50-023 Liner Р RD 840	1123450023	45	5 689	125	4000	>80	«Д» косинусная	IP65	1498×68×69	3.2
ДСП45-50-041 Liner P EM3 840	1123450041	45	4 523	100	4000	>80	«Д» косинусная	IP65	1498×68×69	3.7
ДСП45-50-042 Liner P EM3 840	1123450042	45	4 369	97	4000	>80	«Д» косинусная	IP65	1498×68×69	3.7
ДСП45-50-043 Liner P EM3 840	1123450043	45	5 689	127	4000	>80	«Д» косинусная	IP65	1498×68×69	3.7
ДСП45-50-101 Liner PM НЕ 840	1123447101	47	4 618	100	4000	>80	«Д» косинусная	IP65	1430×68×69	3.4
ДСП45-50-101 Liner РM 840	1123150101	45	4 523	100	4000	>80	«Д» косинусная	IP65	1498×68×69	3.4
ДСП45-50-102 Liner PM НЕ 840	1123447102	47	4 658	100	4000	>80	«Д» косинусная	IP65	1430×68×69	3.4
ДСП45-50-102 Liner РM 840	1123150102	45	4 369	97	4000	>80	«Д» косинусная	IP65	1498×68×69	3.4
ДСП45-50-103 Liner PM HE 840	1123447103	47	5 456	117	4000	>80	«Д» косинусная	IP65	1430×68×69	3.4
ДСП45-50-103 Liner РM 840	1123150103	45	5 689	125	4000	>80	«Д» косинусная	IP65	1498×68×69	3.4
ДСП45-75-001 Liner P НЕ 840	1123476001	76	8 137	107	4000	>80	«Д» косинусная	IP65	1430×68×69	3.2
ДСП45-75-002 Liner P НЕ 840	1123476002	76	8 202	107	4000	>80	«Д» косинусная	IP65	1430×68×69	3.2
ДСП45-75-003 Liner P HE 840	1123476003	76	9 067	119	4000	>80	«Д» косинусная	IP65	1430×68×69	3.2
